HN32512是一款非隔離降壓型電源控制芯片，采用SOP-8封裝，內置500V耐壓的NMOS功率管，最大輸出電流300mA。它能把220V交流電直接轉換成穩定的直流電壓，特別適合小家電、小風扇等低成本應用場景。
這款芯片最大的特點是外圍極簡，不需要復雜的變壓器，只需要一個電感、幾個電容電阻就能工作，整體成本很低。

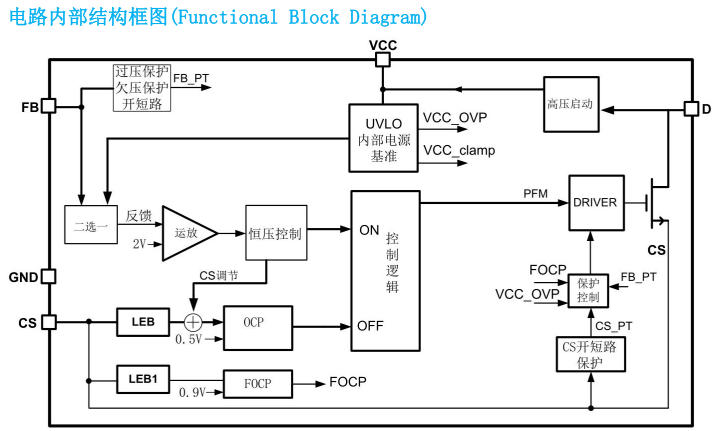

主要特點
高壓集成：內置500V高壓MOS管，可以直接接220V市電，無需外置功率管。
智能控制：采用PWM+PFM混合控制，重載時PWM模式保證效率，輕載時PFM模式降低功耗，同時頻率抖動技術抑制電磁干擾。
默認12V輸出：FB反饋腳懸空時，芯片自動輸出12V電壓，簡化設計。
保護功能齊全：包括過壓保護、欠壓保護、過流保護、過溫保護、電感飽和保護等，出現異常自動重啟，可靠性高。
高壓快速啟動：上電后內部高壓?jiǎn)?dòng)電路快速建立VCC電壓，縮短啟動時間。
引腳功能
HN32512采用SOP-8封裝，8個引腳功能如下：
VCC（1腳）：芯片電源供電腳
GND（2腳）：芯片地
FB（3腳）：輸出電壓檢測腳，接分壓電阻設定電壓，懸空默認12V
CS（4腳）：電流采樣腳，接采樣電阻設定輸出電流
D（5/6/7/8腳）：內置MOS管的漏極，4個腳并聯使用

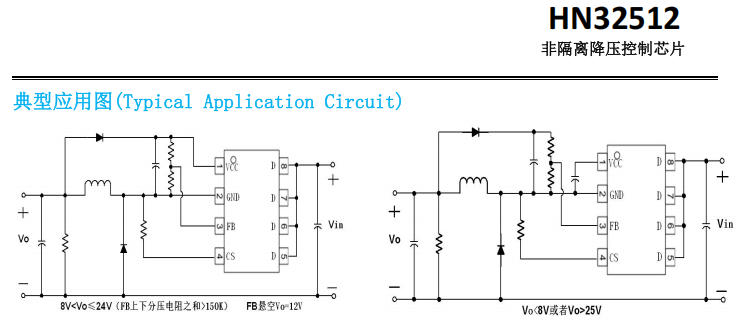

典型應用
HN32512的典型應用是BUCK降壓電路，直接從220V交流整流后的高壓直流取電，降壓輸出12V或更低電壓。
輸出電壓設定：

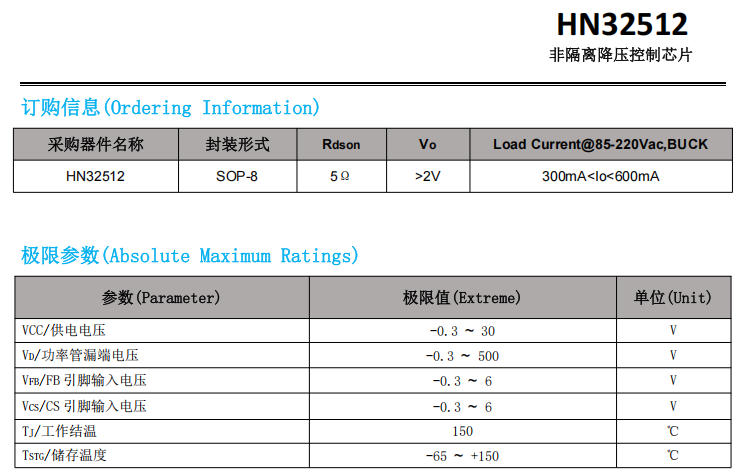

輸出電流：最大300mA（85-220V全電壓范圍）
供電方式選擇：
關鍵保護功能
逐周期限流：每個開關周期檢測電流，超過閾值立即關斷，保護功率管。
電感飽和保護：檢測CS腳電壓，若連續7個周期超過0.9V，判定電感飽和，自動重啟。
VCC過壓/欠壓保護：VCC高于28V或低于7.2V時停止工作，防止異常工況。
輸出過壓保護：FB電壓超過2.4V持續6個周期，觸發保護。
過溫保護：芯片結溫達到150°C時關斷輸出，降溫至120°C后自動恢復。
應用場景
小家電輔助電源（如電飯煲、電磁爐控制板供電）
小風扇電源
智能插座內部供電
LED驅動電源
其他小功率非隔離電源場合
設計要點
電感選擇：按公式L=(Vo+1)×16μs/(1.4×Io)計算，確保滿載時進入CCM模式，電感飽和電流需大于2.4倍輸出電流。
CS電阻計算：Rcs=250mV/Io，例如輸出0.5A時取0.5Ω。
輸入電容：按1μF/W選取，如10W功率配10μF電容。
續流二極管：建議使用肖特基二極管，降低損耗，改善負載調整率
總結
HN32512是一款高性?xún)r(jià)比的非隔離降壓芯片，內置500V高壓MOS，外圍極簡，保護功能完善，默認12V輸出無需調試，特別適合300mA以?xún)?nèi)的小功率應用。對于成本敏感、空間受限的小家電電源設計，是個省心實用的選擇。如需選購歡迎咨詢店鋪客服：https://detail.1688.com/offer/1011526864376.html?spm=a26286.8251493.description.2.221425b2fy1sF8
