LP3798系列是芯茂微推出的原邊反饋恒壓恒流控制芯片，最大特點是內置750V耐壓的SiC功率管，無需外接MOS管，外圍電路非常簡單。采用原邊反饋技術，不需要光耦和TL431，直接通過變壓器原邊檢測來控制輸出電壓和電流。

這個系列包含四個型號：LP3798ELM、LP3798EAM、LP3798EBM、LP3798ESM，主要區別是內置SiC管的導通電阻不同，對應的輸出功率也不同。

四個型號怎么選

選型建議：

• 普通12V1A適配器選ELM
• 12V2A充電器選EAM
• 需要更大功率或散熱條件好選EBM
• 功率大但外殼小選ESM（導通電阻最小，發熱最低）

主要特點

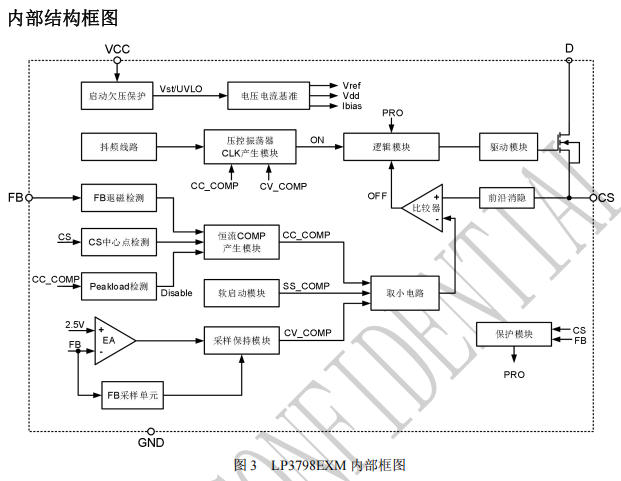

高壓SiC內置：750V耐壓的SiC功率管直接集成在芯片里，省掉外置MOS管和驅動電路，BOM成本大幅降低。

原邊反饋：通過FB腳檢測變壓器輔助繞組電壓，實現恒壓控制；通過檢測退磁時間和電流實現恒流控制，無需光耦。

保護功能全：輸入欠壓、輸出過壓、輸出短路、過溫、CS開短路、FB開短路、電感過流等保護，自動重啟恢復。

引腳功能

LP3798系列采用EHSOP8L封裝，帶散熱焊盤，引腳定義如下：

• GND（1腳）：芯片地
• VCC（2腳）：芯片電源，接輔助繞組供電
• FB（3腳）：多功能反饋腳，檢測輸出電壓、退磁時間、輸入欠壓
• CS（4腳）：電流采樣腳，接采樣電阻到地
• D（5/6/7/8腳）：內置SiC功率管漏極，4個腳并聯使用

典型應用電路

LP3798的典型應用是隔離反激電源，電路結構簡潔：

交流輸入經過整流濾波后得到高壓直流，連接到變壓器原邊和芯片的D腳。芯片通過控制D腳內部SiC管的開關，實現能量傳輸。變壓器輔助繞組給VCC供電，同時通過FB腳的分壓電阻反饋輸出電壓信息。次級繞組經過整流濾波后輸出直流電壓。

恒流控制通過CS腳的采樣電阻實現，芯片檢測原邊電流的峰值和退磁時間，計算副邊平均電流，實現恒流輸出。

工作原理亮點

線損補償：FB腳內置36μA補償電流，滿載時自動提升輸出電壓，補償線纜壓降，保證末端電壓準確。

應用場景

• 手機/平板充電器（12V1A到12V3A）
• 小家電適配器
• LED驅動電源
• 其他需要恒壓恒流的隔離電源

設計要點

如需采購可以咨詢店鋪客服：https://detail.1688.com/offer/1037754567017.html?spm=a26286.8251493.description.2.221425b2p9Vf2q

總結

LP3798系列是芯茂微的高集成度電源方案，內置SiC功率管+原邊反饋，把傳統需要十幾顆器件的電路壓縮到極簡。四個型號覆蓋12W到36W功率段，選型靈活。適合對成本敏感、空間受限、又不想犧牲性能的電源設計，特別是12V輸出的充電器適配器應用。
