在充電器、適配器和小功率LED驅動電源的設計中,工程師經常面臨一個兩難:既要保證恒壓恒流的精度,又希望外圍器件越少越好。華眾芯微電子推出的GP8892xS系列,用一顆SOP7芯片把啟動電阻、采樣電阻、環路補償甚至線損補償都集成進去,讓5W以下的電源設計變得異常簡單。
GP8892xS是華眾芯微推出的自供電原邊反饋(PSR)控制芯片,采用電流模PWM+PFM混合控制方式,系統工作在斷續模式(DCM)。它將充電器/適配器所需的大部分功能模塊集成在芯片內部,外圍電路極為精簡。
核心特點:自供電 + 極簡外圍
內置啟動電路,無需外接啟動電阻
內置FB下偏電阻和CS采樣電阻
內置環路補償,無需外圍RC補償網絡
內置功率三極管(BJT),省去外置MOSFET
輸出線損補償技術,解決長線傳輸壓降問題
控制方式:原邊反饋(PSR),無需光耦和TL431
工作模式:斷續模式(DCM),PWM+PFM混合調制
待機功耗:≤75mW,滿足能效標準
線損補償:可調輸出線損補償,最大補償比例2%
保護功能:開路、短路、過壓、欠壓、過溫、次級肖特基短路
特殊機制:單周期最大電流關斷,防止三極管過流失效
封裝:SOP7
幾個實用亮點:
雙繞組/三繞組兼容:既可以用最簡單的雙繞組變壓器(省輔助繞組),也可以用三繞組實現更穩定的VCC供電
恒壓恒流精度高:內置高精度基準和分壓網絡,輸出穩定性好
單周期關斷保護:每個周期檢測峰值電流,一旦超限立即關斷功率管,避免三極管因過流損壞
次級肖特基短路保護:即使輸出整流二極管短路,芯片也能自我保護

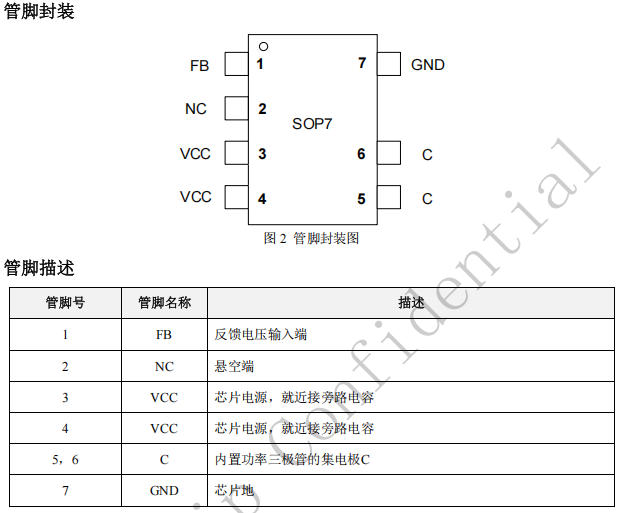

GP8892xS采用SOP7封裝,管腳排列簡潔:

設計提示:
VCC的兩個引腳(3/4腳)在芯片內部是連通的,就近并聯一個旁路電容即可
FB引腳的分壓電阻要盡量靠近芯片,走線遠離變壓器原邊繞組的動點,避免噪聲干擾
C引腳(5/6腳)是功率三極管的集電極,適當增加鋪銅面積有助于散熱

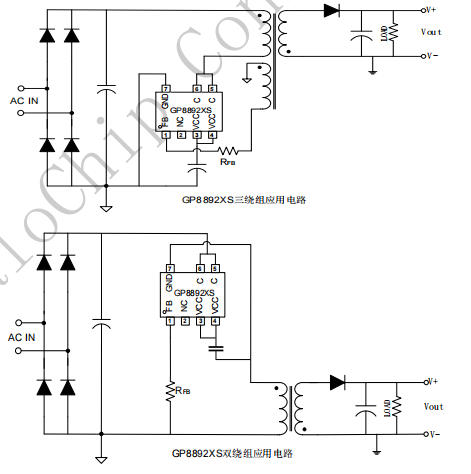

GP8892xS支持雙繞組和三繞組兩種變壓器結構,工程師可以根據成本和性能需求靈活選擇:
三繞組應用(性能更穩)
變壓器包含原邊繞組、次級繞組、輔助繞組(VCC供電)
VCC由輔助繞組獨立供電,穩定性最好
FB腳通過電阻連接到輔助繞組,采樣電壓平臺

雙繞組應用(成本更低)
變壓器只有原邊繞組和次級繞組,省掉輔助繞組
VCC通過芯片自舉電路由原邊繞組供電
FB腳通過電阻直接連接到原邊繞組平臺
兩種方案的核心工作流程相同:交流輸入經整流濾波后,由內置功率三極管斬波,變壓器儲能后通過次級整流二極管輸出,芯片通過檢測原邊或輔助繞組的電壓平臺來實現恒壓控制,通過逐周期峰值電流檢測實現恒流控制。

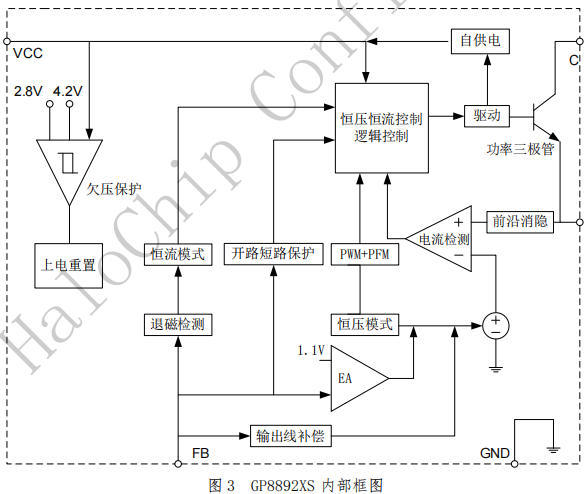

芯片內部主要功能模塊包括:
自供電電路:啟動時僅需1μA電流,系統上電后通過內置啟動電阻給VCC電容充電,達到4.2V開啟閾值后芯片開始工作;啟動后由自舉電路維持VCC供電
恒壓恒流控制邏輯:核心控制單元,協調PWM和PFM調制
功率三極管 + 驅動:內置高壓BJT,C、B耐壓800V/850V,C、E耐壓450V
電流檢測 + 前沿消隱:逐周期檢測電感峰值電流,500ns前沿消隱避免誤觸發
退磁檢測:檢測變壓器退磁完成時刻,決定下次開通時機
誤差放大器(EA):1.1V內部基準,與FB采樣電壓比較形成閉環
輸出線補償:根據負載電流自動補償線纜壓降
多重保護:欠壓保護(2.8V關斷/4.2V啟動)、過壓保護(5.1V鉗位)、過溫保護(155℃關斷/123℃恢復)、開路/短路保護

工作過程簡述:啟動階段自供電電路給VCC充電 → 達到4.2V后芯片工作,功率三極管開始開關 → 恒壓模式下EA調節占空比穩定輸出電壓 → 恒流模式下限制峰值電流穩定輸出電流 → 退磁檢測確保DCM工作 → 各種保護電路實時監控異常狀態。
| 型號 | 輸入范圍 | 推薦功率 | 峰值電流 | 內置三極管耐壓 |
|---|---|---|---|---|
| GP8892BS | 85~265VAC | 3.5W(5V/700mA) | 220mA | VCBO 800V / VCEO 450V |
| GP8892CS | 85~265VAC | 5W(5V/1000mA) | 320mA | VCBO 850V / VCEO 450V |
選型建議:
5V/0.5A以下(2.5W內)→ GP8892BS,成本更低
5V/0.7A~1A(3.5W~5W)→ GP8892CS,峰值電流更大
GP8892xS系列定位小功率隔離電源,典型應用包括:
手機/無繩電話充電器:5V/1A標準充電
PDA、MP3等便攜設備適配器:小功率恒壓供電
LED驅動電源:恒流特性適合LED照明
線性電源和RCC開關電源升級換代:用這顆芯片替代老舊的阻容降壓或自激振蕩方案
其他輔助電源:智能家居、小家電控制板供電
GP8892BS/GP8892CS是華眾芯微針對5W以下充電器/適配器市場推出的高集成度原邊反饋方案。它把啟動電阻、采樣電阻、環路補償、功率三極管全部集成進一顆SOP7芯片,讓工程師可以用最少的外圍器件、最簡單的雙繞組變壓器,快速搭建出帶恒壓恒流、線損補償、多重保護的隔離電源。
