BP86213D 是一款低功耗原邊反饋(PSR)隔離型恒流/恒壓控制芯片,采用 SOP7 封裝,內置 650V 高壓 MOSFET。這套 24V/0.5A(12W)參考設計主打"低待機功耗、高效率、過認證",待機功耗僅 70mW,滿載效率達 81%,非常適合小家電輔助電源、工業控制、LED 驅動等隔離供電場景。
BP86213D 是一款集成了 650V 高壓功率 MOSFET 的原邊反饋 PWM 控制器,采用電流??刂萍軜?。它的核心思路是用原邊采樣替代光耦反饋,通過輔助繞組檢測輸出電壓和電流信息,實現高精度的恒壓恒流控制,同時省去光耦和 TL431,簡化電路設計。
芯片內置高壓啟動電路,啟動速度快,待機功耗低。支持多種保護功能,包括過壓保護、欠壓保護、過流保護、過溫保護和短路保護,確保系統安全可靠。
| 項目 | 參數 | 備注 |
|---|---|---|
| 輸入電壓 | 90~264VAC | 全電壓范圍 |
| 輸入頻率 | 47~63Hz | 50/60Hz 兼容 |
| 輸出電壓 | 24V | ±3% 精度 |
| 輸出電流 | 0.5A | 最大持續電流 |
| 輸出功率 | 12W | |
| 輸出紋波 | <240mV | 20MHz 帶寬 |
| 待機功耗 | <70mW | 230VAC 輸入 |
| 滿載效率 | >81% | 115VAC/230VAC |
| 傳導 EMI | 滿足 CISPR22/EN55022 Class B | 至少 6dB 裕量 |
| 浪涌 | 2kV | 差模 |
| EFT | 4kV | 5kHz/100kHz/38kHz |
| ESD | 15kV 空氣/8kV 接觸 | |
| 工作溫度 | 0~40°C | 環境溫度 |
這套參考設計采用經典的反激式拓撲,電路結構清晰:


尺寸:約 77.3mm × 33.9mm
布局特點:
輸入端(左側):保險絲、NTC、共模電感、整流橋、輸入電容
中間:變壓器、RCD 吸收、BP86213D 芯片
輸出端(右側):整流二極管、輸出電容、Y 電容、假負載
初次級之間開槽隔離,滿足安規要求
Layout 要點:
功率環路盡量短粗,減小寄生電感
反饋走線遠離功率器件,避免干擾
芯片散熱焊盤接地,增加銅箔面積
Y 電容跨接初次級地,提供共模噪聲回路

DEMO 板實物:
正面:輸入電容、變壓器、輸出電容、整流二極管等功率器件
背面:BP86213D 芯片、RCD 吸收、反饋電阻等小信號器件
整體緊湊,元件布局合理,散熱良好

工藝要求:
磁芯接地 PIN3
N3 繞組組裝鐵氟龍套管(三層絕緣線)
變壓器需真空油浸
PIN 腳朝右繞線,不可交叉
所有繞組順時針繞制

MOS 漏源極電壓電流波形
90VAC 空載:
VDS = 320V,ID_MAX = 1.03A
90VAC 滿載:
VDS = 332V,ID_MAX = 1.03A
265VAC 空載:
VDS = 560V,ID_MAX = 0.99A
265VAC 滿載:
VDS = 560V,ID_MAX = 1A
MOS 管應力在設計范圍內,留有充足余量。
輸出短路時 MOS 和二極管波形
短路時芯片進入保護模式,限制峰值電流,保護功率器件。
BP86213D 這套 24V/0.5A 參考設計是一款非常實用的隔離型電源方案,核心優勢是"低待機+高效率+過認證"。待機功耗僅 50~65mW,遠低于 100mW 的能效限值;滿載效率 81~85%,滿足六級能效要求;傳導 EMI 輕松過 Class B,裕量充足。

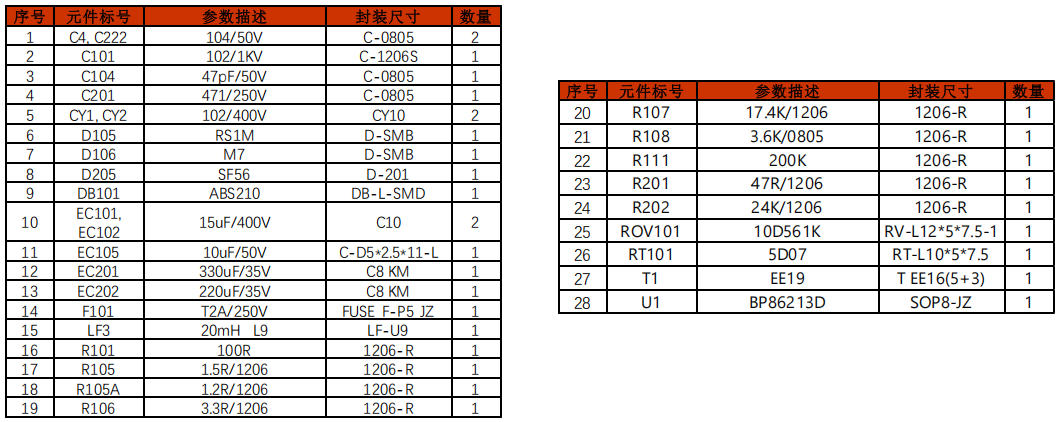

28 顆元件的 BOM 清單,SOP7 封裝的小體積芯片,EE19 變壓器,整體成本可控。完善的保護功能(OVP、UVP、OCP、OTP、SCP)讓產品更可靠。溫升測試顯示所有器件溫度均在安全范圍內,留有充足余量。
對于做 12W 級別的隔離型輔助電源,特別是需要出口過能效和 EMI 認證的產品,這套參考設計能大幅縮短開發周期,直接量產。如果你正在找一套"拿來就能用、用了就能過認證"的 24V/0.5A 隔離電源方案,BP86213D 值得重點考慮。
