LP3717BTT + LP3568C 是一套 5V/3.1A(15.5W)隔離型反激電源方案,主打"過認證、高效率、低溫度"。LP3717BTT 是原邊 PWM 控制器,LP3568C 是次級同步整流芯片,兩者配合實現高精度恒壓輸出,板端效率可達 81.58%(DOE VI 標準),非常適合手機快充、電源適配器等需要通過能效認證的產品。

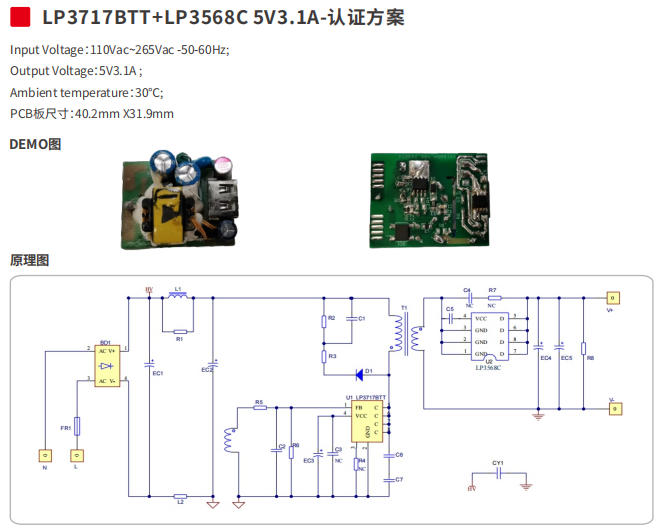

這套方案采用經典的反激式拓撲,LP3717BTT 負責原邊 PWM 控制,LP3568C 負責次級同步整流。原邊反饋技術省去了光耦和 TL431,簡化了電路設計;同步整流用低導通電阻的 MOSFET 替代肖特基二極管,大幅降低導通損耗,提升效率。
輸入電壓:110~265VAC,50/60Hz
輸出電壓:5V
輸出電流:3.1A(最大)
輸出功率:15.5W
PCB 尺寸:40.2mm × 31.9mm
環境溫度:30°C
板端效率(DOE VI):81.58%
原邊反饋,無需光耦:LP3717BTT 通過輔助繞組采樣輸出電壓,省去光耦和次級 TL431
同步整流,高效率:LP3568C 替代肖特基二極管,導通損耗大幅降低
過 DOE VI 能效認證:板端效率 81.58%,滿足六級能效要求
低溫度:滿載時 IC 溫度約 111.8°C,同步整流芯片約 113.5°C,留有充足余量
寬電壓輸入:110~265VAC 全電壓范圍穩定工作
小體積:PCB 僅 40.2mm × 31.9mm,適合緊湊型適配器
尺寸:40.2mm × 31.9mm
輸入:AC 插座或焊盤
輸出:USB-A 母座或焊盤
變壓器:EE1510 磁芯,臥式安裝

關鍵元件說明:
U1 LP3717BTT:原邊 PWM 控制器,SOP7 封裝
U2 LP3568C:同步整流芯片,SOP8 封裝
T1 變壓器:EE1510 磁芯,AE=36mm2,PC44/95 材質
BD1:整流橋,將 AC 轉換為脈動直流
EC1/EC2:輸入濾波電解電容,儲能和平滑
EC3/EC4/EC5:輸出濾波電容,降低紋波
RCD 吸收回路:吸收變壓器漏感能量,保護功率管

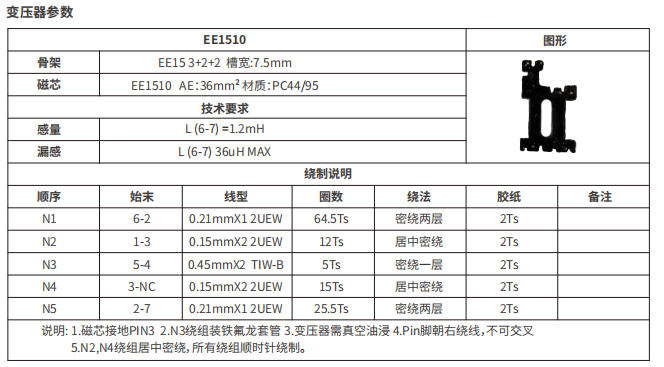

變壓器采用 EE1510 磁芯,臥式安裝,具體參數如下:
繞制工藝要求:
磁芯接地 PIN3
N3 繞組組裝鐵氟龍套管
變壓器需真空油浸
PIN 腳朝右繞線,不可交叉
N2、N4 繞組居中密繞,所有繞組順時針繞制

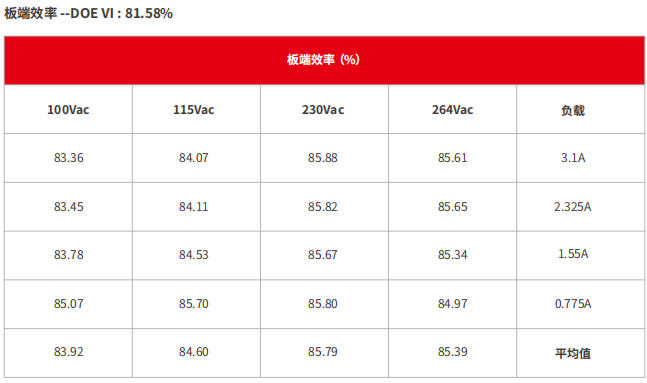

在不同輸入電壓和負載條件下,板端效率表現如下:

從數據可以看出:
效率隨負載減輕而提升,25% 負載時效率最高
高壓輸入(230/264Vac)效率略高于低壓輸入
全負載范圍內效率均保持在 83% 以上,表現穩定

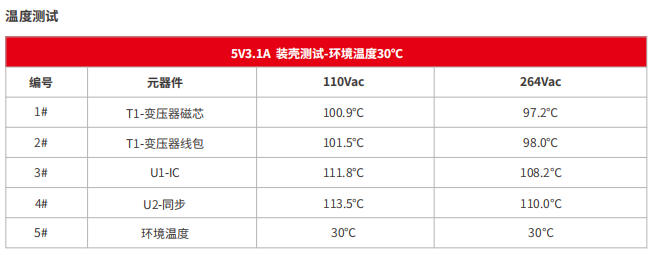

在環境溫度 30°C 下,滿載(5V/3.1A)運行時的元器件溫度:

溫度分析:
變壓器溫度約 100°C,磁芯和線包溫差很小,說明繞制工藝良好
原邊 IC(LP3717BTT)溫度約 112°C,距離 150°C 結溫上限有 38°C 余量
同步整流芯片(LP3568C)溫度約 114°C,同樣有充足余量
高壓輸入時溫度反而略低,因為占空比減小,導通損耗降低
| 對比項 | 傳統方案(光耦+TL431+肖特基) | LP3717BTT+LP3568C 方案 |
|---|---|---|
| 反饋方式 | 光耦 + TL431 | 原邊反饋,省去光耦 |
| 整流方式 | 肖特基二極管 | 同步整流,效率更高 |
| 元件數量 | 較多 | 精簡 |
| 板端效率 | ~75% | 81.58% |
| 溫度 | 較高 | 低 10~20°C |
| 認證 | 需額外優化 | 直接過 DOE VI |
| 成本 | 較高 | 更低 |
手機快充適配器:5V/3.1A 滿足大多數手機快充需求
平板充電器:15.5W 功率適配平板設備
移動電源適配器:高效率降低發熱,提升安全性
小家電電源:過認證方案,出口無憂
IoT 設備供電:穩定 5V 輸出,紋波低
LP3717BTT + LP3568C 是一套非常成熟的 5V/3.1A 適配器方案,核心優勢是"過認證+高效率+低溫度"。原邊反饋省去了光耦,同步整流替代了肖特基,兩者配合讓板端效率達到 81.58%,輕松通過 DOE VI 六級能效認證。
變壓器采用 EE1510 小磁芯,PCB 僅 40mm×32mm,體積小巧。滿載溫度控制在 115°C 以內,留有充足的安全余量。對于做 15W 級別的手機快充或適配器,特別是需要出口過能效認證的產品,這套方案能省去大量的調試和認證時間,直接量產。如需選購可以咨詢店鋪客服:https://detail.1688.com/offer/920302786607.html?spm=a28888.manage-offer.0.0.26227197Bri0WZ
