PL3326CD 是聚元微電子推出的一款高精度恒壓/恒流原邊控制 PWM 功率開關芯片，主打"省掉光耦、省掉次級控制"的路線。它通過原邊反饋技術實現高精度的電壓和電流調節，無需光耦和次級恒流恒壓電路，就能把外圍器件精簡到極致，特別適合做 15W 以內的小功率充電器、適配器。
PL3326CD 是一款集成了功率 MOSFET 的原邊反饋（PSR）PWM 控制器，采用反激式拓撲，最大支持 15W 功率等級。它的核心思路是用原邊采樣替代傳統的副邊光耦反饋，通過輔助繞組檢測輸出電壓和電流信息，實現 ±5% 的恒壓精度和全電壓范圍內高精度的恒流調節。
芯片內置了完整的控制模塊：恒壓控制器（CV Controller）、恒流控制器（CC Controller）、誤差放大器、采樣器，以及功率 MOSFET 的柵極驅動。同時支持自適應多模式 PWM/PFM 控制——重載時工作在 PWM 模式保證效率，輕載時切換到 PFM 模式降低損耗，空載時進一步降頻到最低 550Hz，實現超低待機功耗。
原邊反饋，無需光耦：省去光耦和次級 TL431 等控制電路，BOM 成本大幅降低
高精度恒壓/恒流：恒壓精度 ±5%，全電壓范圍恒流精度高
內置高集成度功率 MOSFET：650V 耐壓，導通電阻約 2.7Ω，無需外置功率管
自適應多模式控制：PWM/PFM 復合模式，重載高效、輕載低耗
低啟動電流：典型值 5μA，可用大啟動電阻降低損耗
內置軟啟動：上電時電感電流峰值逐漸增加，減小元件應力
內置前沿消隱（LEB）：300ns 消隱時間，避免電流檢測誤觸發
內置線電壓補償：自動補償輸入電壓變化對恒流精度的影響
內置變壓器電感補償：消除電感量偏差對恒流點的影響
可編程輸出線補償：通過 FB 端分壓電阻調節，改善負載調整率
完善的保護功能：
逐周期限流保護（OCP，閾值 500mV）
VDD 欠壓保護（UVLO，開啟閾值 15V，關閉閾值 7V）
VDD 過壓保護（OVP，閾值 27V）
輸出過壓保護（OVP）
過溫保護（OTP，150°C 觸發）
良好的動態響應：負載突變時輸出電壓快速穩定

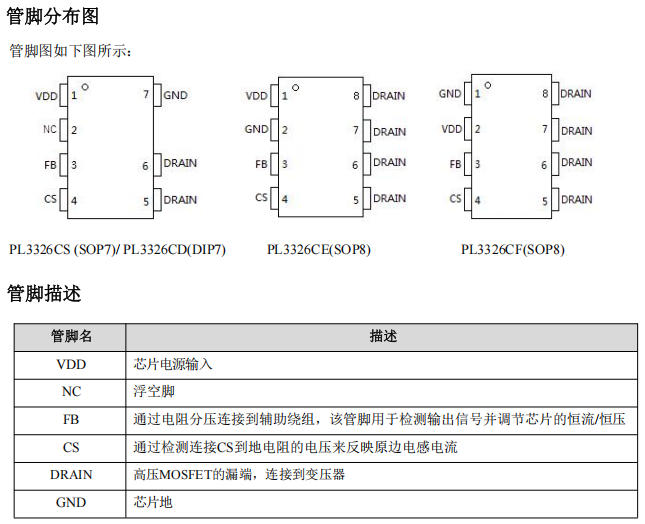

PL3326C 系列有三種封裝形式，管腳定義略有不同：
芯片內部主要包含以下功能模塊：
5V 內部供電（Internal Supply）：為內部邏輯電路提供穩定電源
UVLO 欠壓鎖定：檢測 VDD 電壓，低于 7V 時關斷芯片，高于 15V 時啟動
邏輯核心（Logic Core）：協調各模塊工作的中央控制單元
CV 控制器（恒壓控制）：通過采樣器檢測 FB 端電壓，經誤差放大器調節 PWM 占空比，穩定輸出電壓
CC 控制器（恒流控制）：在恒流模式下保持輸出電流恒定，不受輸出電壓變化影響
柵極驅動（Gate Driver）：驅動內置功率 MOSFET
OCP + LEB：逐周期過流檢測，帶 300ns 前沿消隱
輸出 OVP：檢測輸出過壓狀態并保護
過溫檢測（OTP）：溫度超過 150°C 時自動關斷
PL3326CD 的典型應用是原邊反饋反激式開關電源，適用于手機充電器、電源適配器等場景。
輸入端：整流橋 + 濾波電容，將交流輸入轉換為高壓直流
啟動電路：啟動電阻給 VDD 電容充電，達到啟動閾值后芯片開始工作
功率級：內置 MOSFET 的 DRAIN 連接變壓器原邊繞組，CS 端通過采樣電阻檢測原邊電流
反饋網絡：輔助繞組通過電阻分壓連接到 FB 端，實現輸出電壓采樣
輸出端：次級繞組 + 整流二極管 + 輸出濾波電容
VDD 供電：啟動后由輔助繞組經整流二極管給 VDD 供電
啟動階段：上電后，高壓直流通過啟動電阻給 VDD 電容充電，當 VDD 達到約 15V 啟動閾值，芯片輸出 PWM 信號，驅動內置 MOSFET 開始開關。
恒壓模式：正常負載時，芯片通過 FB 端采樣輔助繞組電壓（反映輸出電壓），內部誤差放大器調節 PWM 占空比，使輸出電壓穩定在設定值。
恒流模式：當負載加重、輸出電壓下降時，芯片自動切換到恒流模式，保持輸出電流恒定，此時輸出電壓由負載決定。
輕載/空載：FB 電壓變化觸發芯片進入 PFM 模式，開關頻率降低，最低可至 550Hz，大幅降低待機功耗。
保護機制：
過流時 CS 端電壓超過 500mV，芯片關斷當前周期
VDD 異常時觸發 UVLO 或 OVP 保護
過溫時 150°C 觸發 OTP
| 參數 | 典型值 |
|---|---|
| 啟動電流 | 5μA |
| 工作電流 | 1mA |
| VDD 啟動閾值 | 15V（上升）/ 7V（下降） |
| VDD 過壓保護 | 27V |
| CS 過流閾值 | 500mV |
| LEB 前沿消隱 | 300ns |
| 最大開關頻率 | 120kHz |
| 最小開關頻率 | 550Hz |
| EA 基準電壓 | 2.5V |
| 過溫保護點 | 150°C |
| MOSFET 耐壓 | 650V |
| MOSFET 導通電阻 | 2.7Ω |
| 恒壓精度 | ±5% |
手機/無繩電話充電器
數碼相機充電器
小功率電源適配器（5V/2A、5V/2.4A、9V/1.5A 等）
消費類備用電源
LED 驅動（恒流應用）
恒流點調節：通過改變 CS 端采樣電阻的阻值來設定恒流點。電阻越大，恒流點越小，輸出功率也越小。設計時根據目標輸出電流計算合適的采樣電阻值。
輸出線補償：FB 端的分壓電阻越大，線補償量越大。通過調節分壓電阻可以改善負載調整率，讓空載和滿載時的輸出電壓保持一致。
變壓器設計：由于采用原邊反饋，變壓器需要設計輔助繞組用于電壓采樣。輔助繞組與次級繞組的匝比決定了 FB 端的采樣電壓，需配合分壓電阻精確計算。
封裝選擇：SOP7/DIP7 適合一般功率應用（10W 左右）；SOP8 封裝有 4 個 DRAIN 引腳并聯，散熱能力更強，適合接近 15W 的高功率應用。
PL3326CD 是一款非常實用的原邊反饋 PWM 功率開關，最大的價值在于"精簡"——省掉光耦、省掉次級控制 IC、省掉大量外圍器件，同時保持高精度的恒壓恒流性能。對于做 15W 以內的小功率充電器或適配器，它能把 BOM 成本壓到很低，PCB 面積也能做得很小。內置的線電壓補償、電感補償、輸出線補償等功能，讓這顆芯片在實際量產中表現穩定，不會因為變壓器參數偏差或輸入電壓波動導致性能漂移。
