在小家電和智能家居的輔助電源設計中，工程師常面臨一個矛盾：既要降低成本和體積，又要保證輸出精度和可靠性。輝芒微電子的FT8451x系列用一顆SOP-8芯片給出了務實的答案——集成650V高壓MOS，外圍僅需10顆左右元件，就能實現5V/400mA穩定輸出。
| 型號 | 輸出電流 | 封裝 | 典型應用 |
|---|---|---|---|
| FT8451B | 5V/400mA | SOP-8 | 小家電、智能插座 |
| FT8451H | 5V/500mA | SOP-8 | 稍大功率負載 |
核心賣點很清晰：省掉光耦和431，省掉啟動電阻，省掉供電繞組。三"省"下來，BOM成本和PCB面積都大幅壓縮。
FT8451x把能集成的都塞進了芯片里：
650V高壓?jiǎn)?dòng)電路：上電直接從母線取電，50ms內完成啟動
高壓功率MOS管：無需外接開關管
電流采樣電阻：內置，無需外置檢流電阻
誤差放大器：直接通過VCC引腳采樣輸出電壓，實現±3%精度
保護功能也比較齊全：欠壓鎖定(UVLO)、過壓保護(OVP)、過溫保護(OTP)、逐周期過流保護(OCP)、短路保護(SCP)。對于小功率電源來說，這些保護基本夠用了。
EMI方面內置了抖頻和軟驅動，省掉磁珠和屏蔽罩的成本。

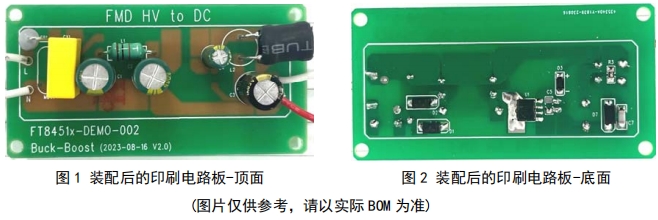

適合輸入電壓范圍寬、輸出電壓與輸入有交叉的場景。
電路特點：
電感Lm接在整流后母線與輸出正端之間
芯片GND接輸出負端，形成浮動地
續流二極管與電感并聯
輸出電容直接接VCC引腳，同時作為反饋采樣點
適合輸入電壓始終高于輸出電壓的場合，比如220VAC輸入固定5V輸出。
電路特點：
電感Lm接在芯片開關輸出與輸出正端之間
續流二極管接地
同樣通過VCC引腳直接采樣輸出電壓
兩種拓?fù)涞墓餐c(diǎn)是極簡——沒有變壓器，沒有光耦，沒有TL431，沒有啟動電阻。整流濾波后直接進芯片，芯片出來經過LC濾波就是5V輸出。

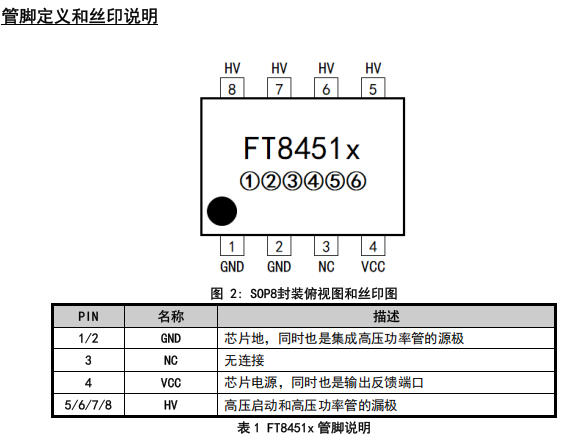

SOP-8封裝，8個引腳分工明確：
設計注意點：
HV引腳有4個，全部要接到母線，不能只用其中一個，否則電流能力不夠
VCC腳既是電源輸入又是反饋輸入，對旁路電容的ESR有一定要求
GND腳同時是功率地，PCB走線要足夠粗
FT8451x最適合這些場合：
小家電輔助電源：電飯煲、電磁爐、風扇的5V控制板供電
智能家居：智能插座、智能開關的待機電源
替代線性電源：比阻容降壓安全，比工頻變壓器小巧
替代RCC自激電源：精度更高，一致性更好
不適合的場景：需要隔離的場合（這是非隔離方案）、輸出電壓不是5V的場合（固定輸出版本）、電流需求超過500mA的場合。
FT8451x系列把非隔離降壓電源做到了"極致簡"——一顆芯片包辦高壓?jiǎn)?dòng)、功率開關、電壓反饋和保護功能，外圍僅需電感、二極管和幾個電容電阻。對于成本敏感、空間受限、又不需要隔離的小功率電源應用，這套方案提供了一個務實的選擇。
