YD925是一款緊湊型離線式線性穩壓芯片,采用SOP-8封裝,內置650V高壓MOSFET。它最大的特點是無需電感、無需高壓電容,直接從220V交流電轉換為穩定的5V直流輸出,外圍極其簡單。這款芯片專為替代傳統的阻容降壓方案而設計,解決了阻容降壓體積大、可靠性差、輸出紋波大等問題,同時成本更低、生產更方便。
極簡外圍:只需要一個整流二極管、兩顆低壓電解電容,就能完成5V電源設計,省掉高壓薄膜電容、限流電阻、穩壓管等器件。
無電感設計:不需要功率電感,避免電感飽和、EMI干擾等問題,PCB布局更簡單。
高壓集成:內置650V耐壓MOSFET,直接接市電,無需外置功率管。
快速啟動:采用專利的交流電充電控制方式,全波整流150ms、半波整流200ms內完成啟動。

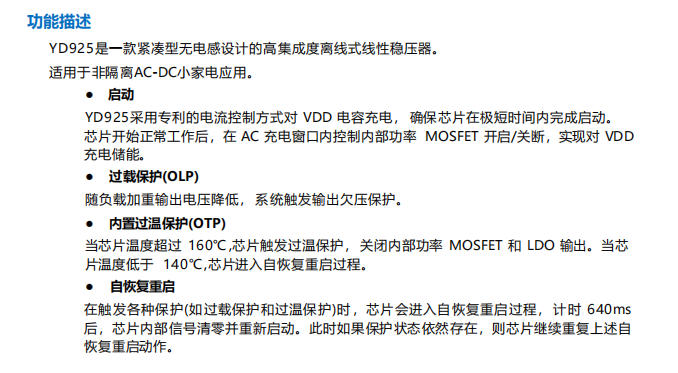

保護功能全:輸出短路保護、過載保護、欠壓保護、過溫保護(160°C關斷,140°C恢復),全部自恢復設計。
高精度輸出:5V輸出電壓精度±3%,帶載能力30mA(全波)/25mA(半波)。
YD925采用SOP-8封裝,8個引腳功能如下:

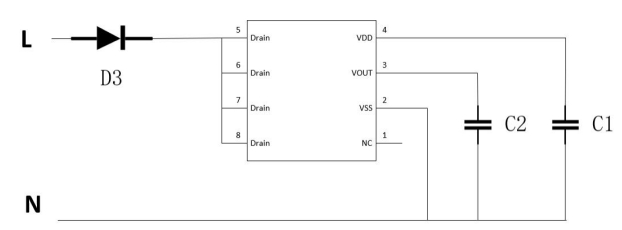

YD925的應用電路極其簡單:
交流火線經過整流二極管(半波)或橋堆(全波)整流后,連接到芯片的Drain腳。芯片內部通過專利控制方式,在交流過零點附近開啟MOSFET給VDD電容充電儲能,再通過內部LDO穩壓輸出5V。VOUT腳直接輸出穩定的5V電壓,給后級單片機、傳感器等供電。

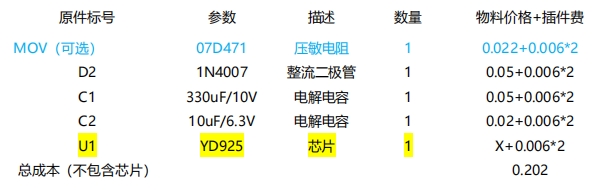

外圍只需4個元件:
| 對比項 | 傳統阻容降壓 | YD925方案 | 優勢 |
|---|---|---|---|
| 外圍元件數 | 10顆左右 | 4顆 | 省6顆 |
| 高壓薄膜電容 | 需要(470nF/630V) | 不需要 | 省成本、省空間 |
| 功率電阻 | 需要(限流+放電) | 不需要 | 省功耗、省發熱 |
| 穩壓管 | 需要(功率型) | 不需要 | 集成在芯片內 |
| 插件元件 | 多 | 可全貼片 | 省插件費 |
| 體積 | 大 | 小 | PCB縮小50% |
| 可靠性 | 電容老化、壽命短 | 高 | 無高壓電容衰減問題 |
| 輸出紋波 | 大(依賴濾波電容) | 小 | LDO穩壓 |
YD925適用于小電流、低成本的非隔離供電場合:
小家電:直發器、電風扇、電熱毯、電熱墊的控制板供電
智能燈具:藍牙燈具、紅外感應燈的控制芯片供電
傳感器:門磁、煙霧報警器等電池替代方案
IoT設備:WiFi模塊、單片機系統的輔助電源
典型功率:5V/30mA(約150mW),適合單片機、繼電器驅動、LED指示燈等低功耗應用。


YD925是阻容降壓方案的理想替代品,用一顆芯片替代了高壓電容、限流電阻、穩壓管等多個元件,外圍極簡、成本更低、可靠性更高。對于5V/30mA級別的小功率供電需求,如小家電控制板、智能燈具等應用,YD925是性價比最優的選擇。
