KP216XMSG系列芯片6W-18W高精度原邊控制芯片(KP2161/2/6MSG)
類別：產品新聞 發布時間：2026-03-23 15:19:04 瀏覽人數：14866

KP216XMSG是必易微（Kiwi Instruments）推出的帶高壓啟動的原邊控制功率開關系列，集成650V MOSFET，采用SOP-8封裝，無需啟動電阻和光耦，專為6W-18W小功率離線式充電器設計。系列包含三款型號，覆蓋不同功率等級：


型號 230VAC功率 85-265VAC功率 內置MOSFET 導通電阻
KP2161MSG7.5W6W650V/1A10-12Ω
KP2162MSG12W10W650V/2A4.4-5Ω
KP2166MSG-18W650V/4A1.2-1.4Ω
選型提示：KP2166MSG在230V輸入下功率受限（結溫考慮），適合寬電壓輸入場景；KP2162MSG是10W級性價比之選。

核心特點


1. 高壓啟動，極簡外圍


  • 無需啟動電阻：內部高壓啟動模塊直接為VDD充電至8V，省去2-3顆外圍元件
  • 支持兩繞組變壓器：可省略輔助繞組，進一步降低成本（見圖1右）
  • 待機功耗<50mW：滿足六級能效標準


2. 高精度控制


  • ±4%恒壓/恒流精度：原邊反饋（PSR）架構，省去光耦和TL431
  • 多模式控制：調幅(AM)+調頻(FM)結合，全負載范圍高效率
  • 無異音工作：避免變壓器共振噪聲


3. 完善保護功能


  • 短路保護(SLP)：FB<0.7V持續40ms觸發
  • 過壓保護(OVP)：FB>2.4V持續3周期觸發
  • 過溫保護(OTP)：155°C關斷，125°C恢復
  • 逐周期限流(OCP)：CS閾值550mV
  • VDD過欠壓保護：UVLO 7.6V，OVP 28.4V


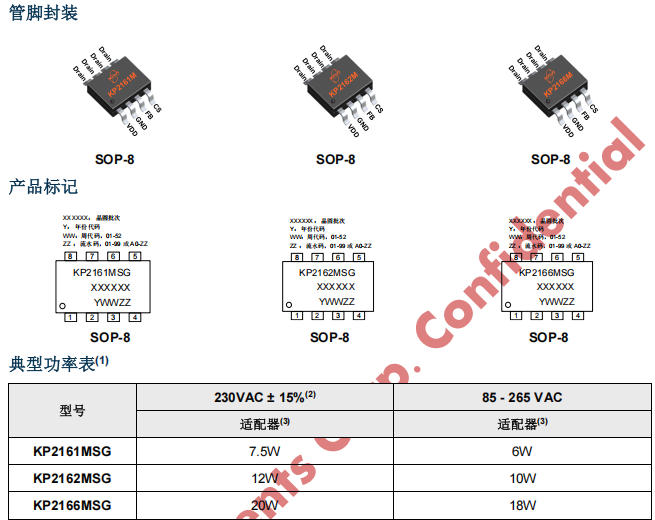

管腳封裝與功能


SOP-8封裝，引腳定義如下：

引腳名稱類型功能描述
1VDD電源芯片供電，范圍9-25V
2GND地芯片地
3FB反饋輔助繞組電壓分壓輸入，用于CV/CC控制
4CS輸入電流采樣，連接MOSFET源極與GND間電阻
5-8Drain功率內置MOSFET漏極，接變壓器原邊

封裝尺寸：4.7×5.8mm，標準SOP-8引腳間距1.27mm


典型應用電路



內部功能框圖解析


KP216XMSG內部集成以下核心模塊：


工作原理：


  • 啟動階段：高壓啟動模塊為VDD充電至8V，芯片開始工作
  • 恒壓模式：FB采樣輔助繞組電壓，與2V基準比較，調節PWM占空比
  • 恒流模式：當負載加重至CV/CC拐點，芯片固定Tdem/Tsw=0.5 ，通過調頻實現恒流
  • 線損補償：負載越重，F(xiàn)B流出電流越大，補償線纜壓降


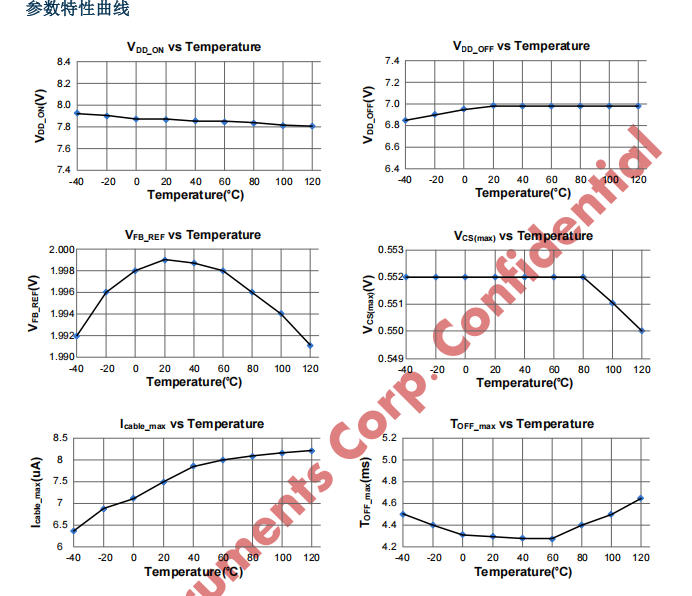

參數特性曲線（溫度特性）


KP216XMSG的關鍵參數隨溫度變化特性：


參數溫度特性設計建議
VDD_ON-40℃~120℃幾乎恒定（7.9V→7.8V）啟動特性穩定
VFB_REF25℃達峰值2.0V，高低溫略降精度±1.5%以內
VCS(max)常溫穩定，>80℃開始下降高溫時恒流點略降
Icable_max隨溫度升高而增大（6.4→8.2μA）高溫補償增強
Toff_max25-60℃最低（4.3ms），高低溫升高頻率折返特性



設計要點


1. 變壓器設計


  • 感量選擇：根據功率和頻率計算，確保DCM工作
  • 匝比計算：N=Np/Ns ，影響恒流公式中的系數
  • 漏感控制：漏感過大會導致FB采樣誤差，建議<5%


2. 恒流點設置


RCS=ICC(mA)14×N×550mV
例如：5V/2A輸出，匝比N=10，則：
RCS=200014×10×0.55≈0.385Ω→取0.4Ω


3. 線損補償調節


最大補償電壓比例：
VoutΔVcable≈Icable_max2V×(R1//R2)×100%
例如R1=3kΩ，R2=18kΩ：
VoutΔV≈7.8μA×2.57kΩ2V

×100%≈1%


典型應用場景


  • 手機充電器：5V/2A（10W）、5V/2.4A（12W）
  • 小家電電源：智能插座、LED驅動、藍牙音箱
  • 工業輔助電源：PLC、傳感器、通信模塊
  • 替代RCC方案：穩定性更好，元件更少


總結


KP216XMSG系列以"三省一高"（省啟動電阻、省光耦、省輔助繞組、高精度）為核心賣點，是6W-18W小功率電源的理想選擇：

優勢說明
極簡BOM兩繞組方案僅需15顆左右元件
易設計原邊反饋，無需環路補償調試
高可靠內置7重保護，滿足安規要求
低成本比傳統光耦方案節省20%以上成本
對于追求性價比、快速量產、小體積的充電器設計，KP2162MSG（10W）和KP2166MSG（18W）是當前市場上極具競爭力的原邊控制方案。
