核心特點：

• 內置700V功率NPN，無需外置功率管
• 原邊反饋，省去光耦和TL431
• 3%線損補償，改善負載調整率
• 全范圍無異音工作
• 快速動態響應
• 完善的保護功能

訂購信息與選型

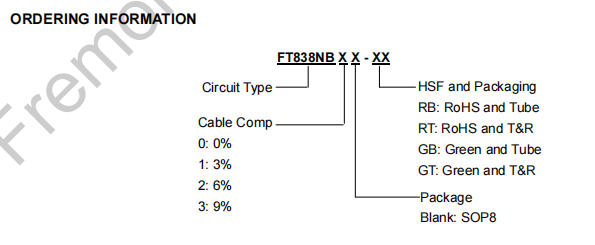

型號命名規則

FT838RNA：專為L(zhǎng)ED驅動優化版本，待機電流略高（~22μA），防止LED閃爍。

包裝信息

• 封裝：SOP-8
• 包裝：T&R（編帶盤裝）
• 每盤：4000顆

管腳定義與封裝

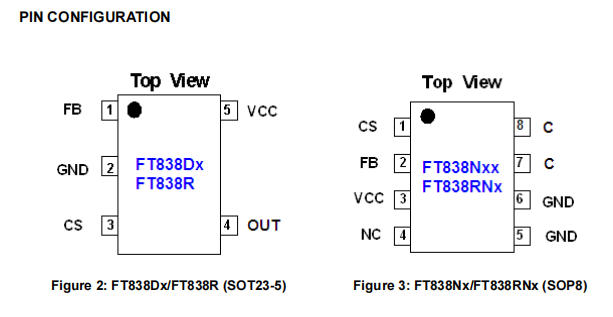

SOP-8封裝管腳圖

管腳功能說明

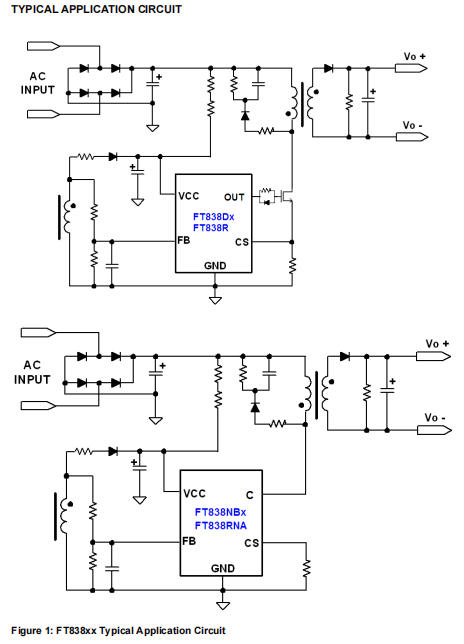

典型應用電路

內部結構框圖

保護模塊：
├── FB開路檢測器 → 開路保護
├── VCC OVP (27.5V) → 過壓保護
├── 過溫保護 (145℃)
└── 逐周期限流 (552mV)

核心功能詳解

1. 啟動與供電

• 超低啟動電流： 僅2μA，可使用大阻值啟動電阻（2MΩ），降低待機損耗
• 寬UVLO遲滯： 17.6V開啟，6.6V關斷，確保啟動可靠
• 雙路供電： 啟動時由啟動電阻供電，正常工作時由輔助繞組供電

2. 恒壓控制（CV模式）

• 采樣輔助繞組電壓，與內部2.9V基準比較
• 通過誤差放大器調節占空比，穩定輸出電壓
• 輸出電壓公式：$V_{OUT}=2.9V\times \frac{R_{fbh}+R_{fbl}}{R_{fbl}}\times \frac{N_S}{N_{aux}}?V_D$

3. 恒流控制（CC模式）

• 檢測原邊峰值電流和副邊退磁時間
• 固定退磁時間占比，實現恒流輸出
• 輸出電流公式：$I_{OUT}=\frac{0.552V}{R_{CS}}\times \frac{N_P}{N_S}\times \frac{1}{2}$

4. 線損補償（Cable Compensation）

• FT838NB1-RT內置3%線損補償
• 隨著負載增加，自動提升FB基準電壓
• 補償輸出線纜上的壓降，改善負載調整率

5. 輸入線補償（Line Compensation）

• 補償不同輸入電壓下的恒流偏差
• 保證全電壓范圍（90-264VAC）恒流精度

6. 無異音設計

• 專利控制算法，全負載范圍無異音
• 峰值電流調制技術，避免變壓器飽和噪聲

應用場景

• 手機充電器： 5V/1A標準充電
• 無繩電話適配器： 小功率穩定供電
• MP3/MP4充電器： 便攜式設備
• PDA電源適配器： 穩定CV/CC輸出
• 機頂盒輔助電源： 待機電源
• LED驅動： FT838RNA版本更適合

總結

FT838NB1-RT是一款高性價比的原邊反饋電源芯片，通過內置700V功率NPN和完善的CV/CC控制，實現了：
