LP3783A是一款高性價比原邊反饋（PSR）控制芯片，專為5V/2.1A（10.5W）充電器及適配器設計。該芯片內置850V高耐壓功率三極管，采用SOP-7封裝，支持恒壓（CV）恒流（CC）雙模式控制，是六級能效電源方案的理想選擇。
該芯片可直接替代聚元微PL3378C、德普DP3773E等同類方案，在保持性能優勢的同時提供更好的成本控制和供貨穩定性。

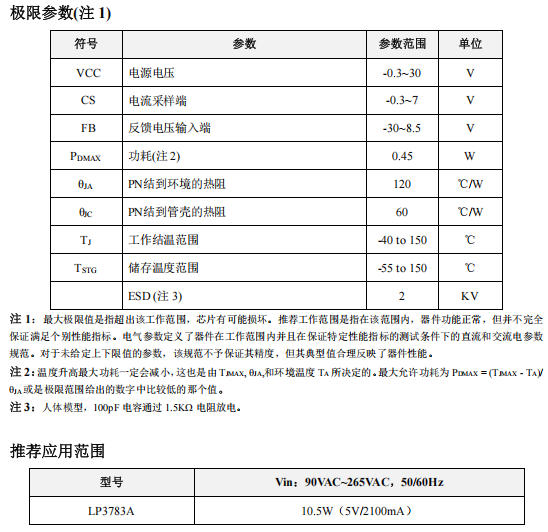

| 特性 | 參數/說明 |
|---|---|
| 輸出功率 | 10.5W（5V/2.1A） |
| 輸入電壓 | 90VAC~265VAC全電壓范圍 |
| 內置功率管 | 850V高壓BJT，無需外置MOS |
| 待機功耗 | ≤75mW |
| 封裝形式 | SOP-7 |
| 能效等級 | 滿足六級能效標準 |
技術優勢：

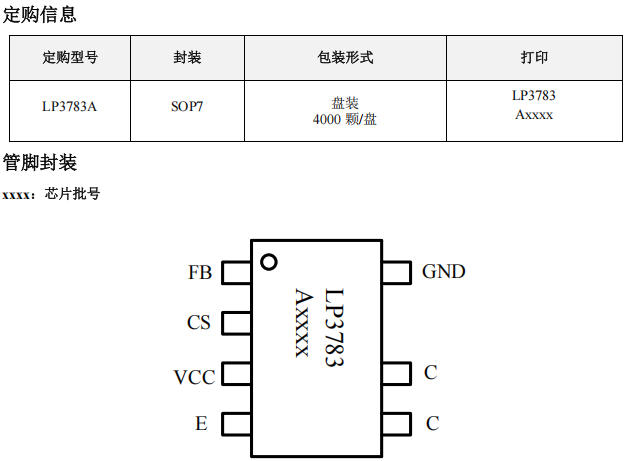

| 管腳號 | 名稱 | 功能描述 |
|---|---|---|
| 1 | FB | 反饋電壓輸入端，連接輔助繞組分壓電阻 |
| 2 | CS | 電流采樣端，采樣電阻接CS與GND之間 |
| 3 | VCC | 芯片電源，需就近接旁路電容（通常4.7μF） |
| 4 | E | 內置功率三極管發射極 |
| 5,6 | C | 內置功率三極管集電極（雙引腳增強散熱） |
| 7 | GND | 芯片地 |

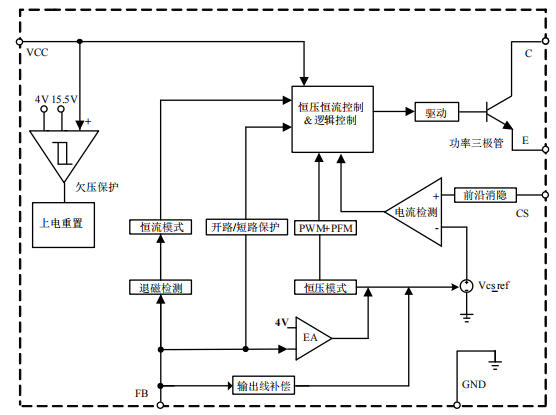

LP3783A內部集成了完整的電源管理系統：
工作原理簡述：
芯片通過檢測輔助繞組電壓（FB腳）實現恒壓控制，通過檢測CS腳電壓實現恒流控制。系統工作在斷續模式（DCM），利用退磁檢測實現谷底開通，提升效率。
| 參數 | LP3783A | PL3378C | DP3773E |
|---|---|---|---|
| 制造商 | 芯茂微 | 聚元微 | 德普微 |
| 內置BJT耐壓 | 850V | 850V | 850V |
| 輸出功率 | 10W | 10W | 10W |
| 封裝 | SOP-7 | SOP-8 | SOP-7 |
| 待機功耗 | ≤75mW | <100mW | <100mW |
| 線損補償 | 有 | 有 | 有 |
| 兼容性 | 標準 | 可替代LP3783A | 可替代LP3783A |
替代說明：LP3783A與PL3378C、DP3773E在功能上完全兼容，但需注意：
LP3783A作為芯茂微新一代原邊反饋控制芯片，通過內置高壓BJT、優化驅動性能和動態響應，在10W功率段提供了極具競爭力的解決方案。其特有的線損補償技術和谷底開通機制，確保了全電壓范圍內的高效率和良好的輸出特性。
