FT8393Mxx是FMD推出的高性能原邊反饋（PSR）AC-DC控制芯片，主打18-50W功率段的適配器/充電器市場。該系列最突出的特點是無需光耦和TL431即可實現精確的恒壓恒流控制，大幅簡化外圍電路、降低成本并提升可靠性。

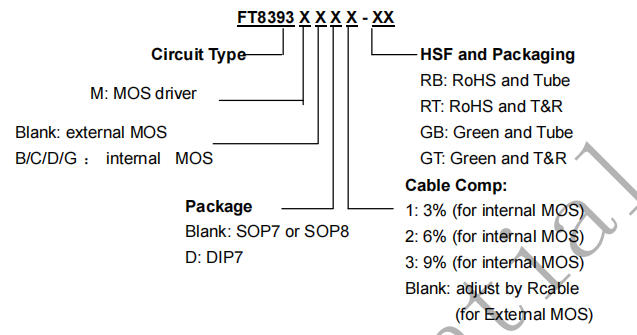

系列包含多款細分型號：
傳統反激電源需要光耦+TL431實現次級反饋，而FT8393Mxx通過檢測輔助繞組電壓（FB引腳）間接獲取輸出電壓信息，實現初級側閉環控制。優勢顯而易見：
芯片工作在準諧振模式，谷底開通降低開關損耗；輕載時自動進入PFM模式，待機功耗極低，輕松滿足：
實測在5V/2.4A應用中留有充足的設計裕量。
| 功能 | 說明 |
|---|---|
| 線電壓補償 | 自動補償輸入電壓變化對輸出電流的影響，改善線性調整率 |
| 線纜補償 | 內置3%/6%/9%三檔可選（或通過外置電阻調節），補償線損壓降 |
| 溫度補償 | OTP閾值155°C，帶10°C滯回，防止熱失控 |
| 參數 | 典型值 | 備注 |
|---|---|---|
| 啟動電壓 VCC_on | 14.7V | UVLO關斷閾值7V |
| 啟動電流 | 3μA | 支持大阻值啟動電阻，降低待機損耗 |
| 工作電流 | 0.4mA | 超低靜態功耗 |
| 電流檢測閾值 | 1.15V / 300mV | 最大/最小限流點 |
| 反饋基準電壓 | 2.0V | ±1.5%精度 |
| 最高開關頻率 | 125kHz | 限制EMI輻射 |
| 最大關斷時間 | 2.0ms | 保證輕載穩定性 |
| 柵極驅動電壓 | 12V | 兼容主流MOSFET |
| 型號 | 封裝 | RDS(on) | ID_MAX | 推薦功率 |
|---|---|---|---|---|
| FT8393MBx | SOP7 | 4.6Ω | 0.8A | 12-15W |
| FT8393MCx | SOP7 | 3.0Ω | 1.0A | 15-18W |
| FT8393MDx | SOP8 | 2.0Ω | 1.4A | 20-24W |
| FT8393MDDx | DIP7 | 2.0Ω | 1.4A | 20-24W |
| FT8393MGDx | DIP7 | 1.1Ω | 2.0A | 35-40W |
FT8393MDD1（DIP7封裝，無內置線補）是18-24W段性價比首選，適合對散熱要求較高的適配器應用。

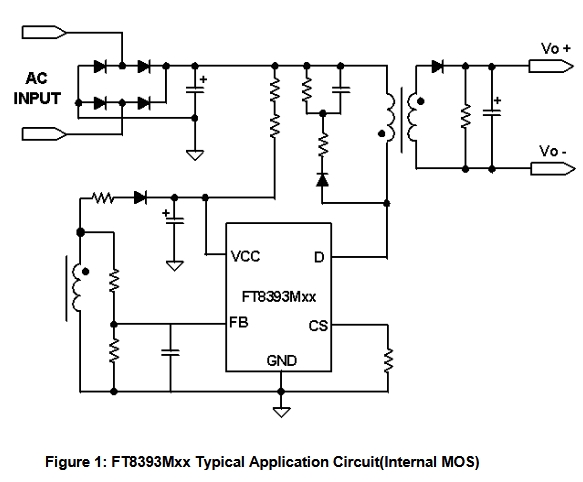

外圍僅需：?jiǎn)?dòng)電阻、VCC電容、FB分壓電阻、CS采樣電阻、RC吸收回路。

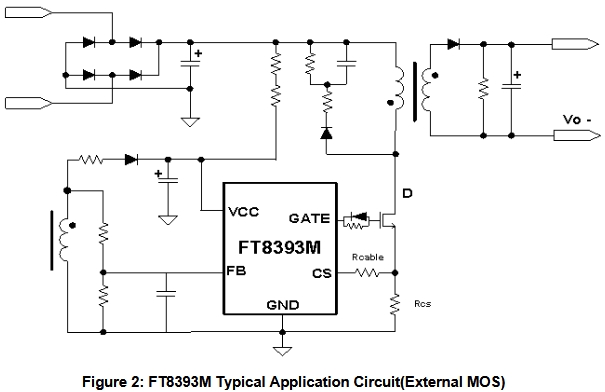

通過GATE腳驅動外置MOSFET，可自由搭配不同規格功率管，覆蓋30-50W乃至更高功率段。線補電阻Rcable接于CS與MOS源極之間，實現0-9%可調配補償。
FT8393Mxx集成完善的保護機制，無需額外電路：
故障觸發后進入打嗝模式（Hiccup），降低故障態功耗。
Kcc=500mV（內部基準），Rs為CS腳外接采樣電阻，Nps為初次級匝比。
啟動電阻R_start建議取2-5MΩ，配合10μF VCC電容，可實現<500ms啟動時間，同時滿足<30mW待機要求。
