方案核心亮點

方案架構：原邊反饋極簡設計

1） 拓?fù)溥x擇

AC輸入 → 整流濾波 → LP8841SC + SiC MOS → PQ32變壓器 → 同步整流 → 12V/24V輸出
 ↑___________________________↓
 原邊反饋（省去431+光耦）

為什么選原邊反饋？

• 省去TL431+光耦，BOM成本降約￥0.8
• 省去反饋環路補償元件，調試更簡單
• 體積更小，適合高密度適配器

2） 核心器件清單

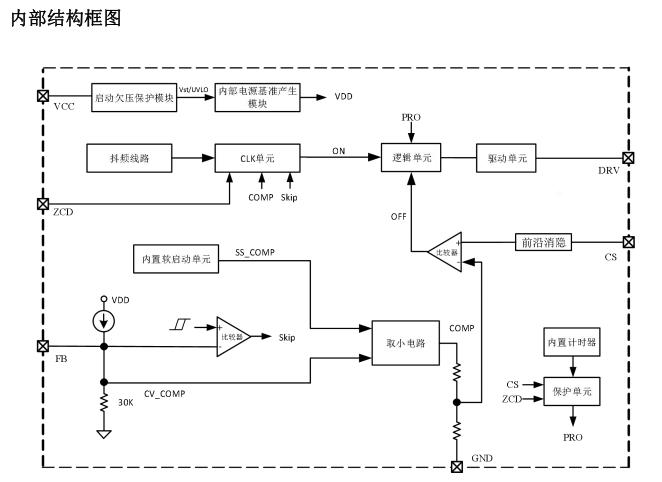

LP8841SC關鍵特性解析

1） 為什么適合120W SiC方案

2） 多模式工作邏輯（輕載高效關鍵）

重載 ( >60%負載) → QR模式：谷底開通，降低開關損耗
中載 (30%-60%) → 谷底導通模式：自動切換谷底數
輕載 (10%-30%) → MPCM模式：加大峰值電流，降頻至25.5kHz
空載/待機 → 打嗝模式：間歇工作，待機功耗<0.3W

實際效果：100kHz高頻工作，但輕載自動降頻，解決傳統高頻方案輕載效率差的問題。

變壓器設計要點（PQ32）

1） 關鍵參數

2） 繞制技巧

【第一層】原邊繞組（一半匝數）
【第二層】副邊繞組（全部匝數）
【第三層】原邊繞組（剩余匝數）
【最外層】屏蔽層（可選，EMI優化）

注意：LP8841SC通過ZCD腳檢測退磁完成點，實現谷底開通，變壓器漏感需控制在3%以內。

同步整流選型（輸出12V vs 24V）

1） 12V/10A輸出方案

2） 24V/5A輸出方案

• 同步整流IC耐壓需≥100V
• 或改用肖特基二極管（MBR20100CT），成本更低

EMI設計與實測

1） LP8841SC內置EMI優化

• 抖頻功能：開關頻率在±5%范圍內周期抖動，分散頻譜能量
• 軟驅動：DRV腳上升時間110ns，下降時間50ns，減緩dv/dt
• 谷底開通：零電壓/低電壓開通，減小開關噪聲

2） 外圍濾波建議

【傳導EMI】
- 共模電感：10mH（可省略，視抖頻效果）
- X電容：0.22μF
- Y電容：2200pF（原副邊各一對）

【輻射EMI】
- 功率回路面積盡量小（母線電容→變壓器→MOS）
- 屏蔽銅箔：變壓器外圍包一圈接地銅皮

實測結果：EN55032 Class B標準，6dB余量通過。

應用場景與快速選型

方案總結：為什么選這套方案

核心價值：用LP8841SC的高集成度，配合SiC和同步整流，在PQ32小體積內實現120W高密度電源，效率89%、溫升可控、EMI一次過，適合成本敏感又要求性能的消費電子應用。深圳三佛科技提供技術支持，批量?jī)r(jià)格有優勢~
